REVETEMENT DE SOL EN RESINE EPOXY
DEFINITION
RS 18 EPOXY est une résine Epoxy bi-composante, auto-lissante, conçue pour la protection et finition des sols neufs et anciens.Revêtement continu, sans joint, sans retrait, imperméable à l’eau s’applique sur notre Primaire PREPOX.
Bonne résistance aux UV, à l’usure, à l’abrasion aux acides, bases, huiles, gazoles.Entretien usuel.
CONDITIONNEMENT
Composants pré-dosés à mélanger avant emploi :
Kits de 5 Kg, Kits de 10 Kg, Kits de 15 Kg et de 20 Kg
PRINCIPALES UTILISATIONS
Composant A : 4,13 Kg. Composant B : 0,87 Kg
Composant A : 8,25 Kg Composant B : 1,75 Kg
Composant A : 12,38 Kg Composant B : 2,62 Kg
Composant A : 16,51 Kg Composant B : 3,49 Kg

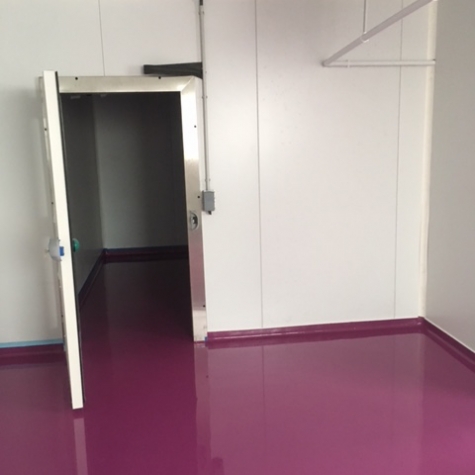

Sols industriels, garages, Hall d’expositions, réfectoires, laiteries, laboratoires, ateliers de découpe, salles de traite, couloirs d’alimentation, habitat......
Autres : Scellement de pièces diverses: bois/bois, acier/béton, etc....
CARACTERISTIQUES TECHNIQUES
Essais effectués à partir du mélange à une température moyenne de 20°C
Rapport de mélange en poids. Comp A : 82,5 Comp B : 17,5
Couleur : voir nuancier
Densité théorique du mélange 1,48
Viscosité du mélange. 2640 mPas ± 400
Extrait sec 99,75 %
Point éclair > 200°C
Adhérence sur béton > 65 kg/cm2
Résistance à la compression. 600 kg/cm2
Polymérisation après 24 H. 55 shore D
Polymérisation après 72 H. 75 shore D
Polymérisation après 6 jours. >75 shore D
Vie en pot sur un échantillon de 1500 Gr Env. 20 min
Temps ouvert étalé 40 min
MISE EN ŒUVRE
Préparation des supports:
Les supports doivent être décapés par action mécanique (sablage, rabotage, grenaillage, ponçage diamant).
Ils doivent être secs, exempts de poussière, graisse, huile, humidité, produits de cure, de parties friables ou non adhérentes et ils ne doivent pas subir de remontées d’humidité par capillarité.
Le RS 18 Epoxy s’applique en une ou plusieurs couches sur notre primaire PREPOX.
Conditions atmosphériques:
La température ambiante. de 10°C Mini à 35°C Maxi
La température du support de 10°C Mini à 25°C Maxi
Hygrométrie. 75% Maxi
La température du support doit être supérieure de 3°C à la température calculée du point de rosée déterminé en fonction des paramètres ci-dessus, pour éviter les phénomènes de condensation.
Le taux d’humidité doit être ≤ à 5% pour les bétons et ≤ 8% pour le bois et aggloméré. Les produits doivent être à température ambiante au moment de la pose.
Préparation des mélanges:
Les composants (résine Comp.A + durcisseur Comp.B) sont livrés pré-dosés.Il convient de les mélanger durant 2,5 à 3 mn à une vitesse de 400 tr/mn avec un agitateur électrique muni d’une pâle hélicoïdale (pas à droite) de diamètre environ 2,5 fois plus petit que le diamètre du sceau.
Consommation:
Pour un revêtement auto-lissant: L’application se fait soit à la raclette crantée 3x3x3 donnant une épaisseur de 1 à 1,5 mm soit à la raclette crantée 5x5x5 donnant une épaisseur de 2 à 2,5 mm.
Pour un revêtement semi-lisse: Etaler le mélange avec une raclette crantée, débuller puis saupoudrer en pluie le quartz (0,4/0,8 ou HN 31) à refus. Après séchage écrêter et aspirer, puis appliquer à la raclette caoutchouc une couche de fermeture avec la résine RS18 EPOXY
Pour un revêtement au rouleau: Passer 2 couches au rouleau à une température de 20°C. à raison 0,400 kg/m2 par couche en respectant un intervalle de 16 heures entre chacune d’elle.
Consulter notre cahier des charges pour les conditions détaillées de mise en oeuvre.

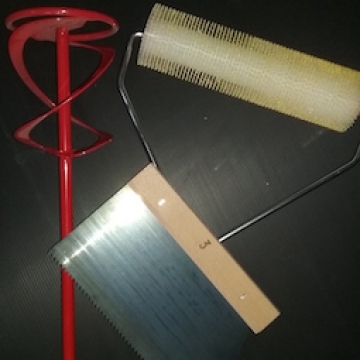

Outillage:
Rouleau, raclette lisse et crantée, rouleau débulleur.
Malaxeur.
Chaussures à clous.
Protection individuelle (gants, chaussure de sécurité, combinaison, lunette,...).
NETTOYAGE
Acétone/White spirit
STOCKAGE
En emballage intact, dans des locaux tempérés de 15 à 25°C (à l’abri des intempéries). Conservation : 12 mois.
HYGIENE ET SECURITE
Se conformer aux instructions des étiquettes et fiches de sécurité.
Revêtement de sol (sol résine) pour atelier, garage, sol époxy, nous vous apportons une solution. Que ce soit pour des produits ou des conseils, nous avons l'expérience et le savoir-faire nécessaire pour vous...
